不锈钢制品管是拥有优良的力学机能、耐均匀侵蚀机能和焊接机能，，被宽泛利用于工业、化工等行业中。但是，，凭据现实情况来看，，固然不锈钢拥有优良的耐侵蚀机能，，依然会出现晶间侵蚀情况，，不利于设施的正常利用，，尤其是对于石油、化工行业来说。接下来，，u乐国际官网不锈钢就带你相识不锈钢制品管晶间侵蚀的形成原因。

       所谓的晶间侵蚀指的就是在一种特定的介质内，，其中存在的晶；；、晶界以及晶间化合物可能形成微电池效应，，该效应可能导致晶粒间失落结合力，，从而使金属理论出现终部门的侵蚀；；诰Ы缬刖Я５牟罹，，就有了贫铬理论、阳极相理论和晶界吸附理论来诠释金属资料的晶间侵蚀。        1、贫铬理论

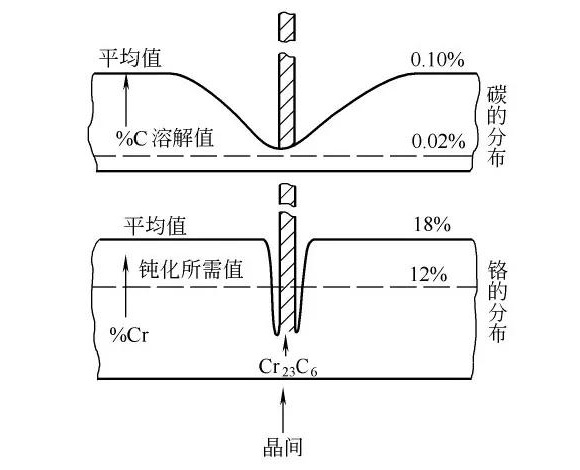

       不锈钢制品管之所以会出现晶间侵蚀情况，，与铬元素亲昵有关，，在钢管的出产炼制过程中，，在温度达到400～850℃后，，会达到敏化区间，，而此时，，奥氏体内会因析出碳化铬，，进而出产贫铬区，，给晶间侵蚀的产生形成了隐患。
       贫铬区的产生是不锈钢焊管晶间侵蚀的重要影响成分，，在出产制作过程中，，因温度的升高，，碳元素会因温度的升高而固溶于奥氏体机基体中，，在温度降落时，，碳元素会因温度变动而出现饱和、扩散至晶界的情况，，从而会出现析出碳化铬的情况。总之，，能够总结为资料处于特定的侵蚀介质作用下，，不锈钢制品管拥有晶间侵蚀敏感性。

       2、晶界吸附理论
       若不锈钢管为加热至1050℃的超低碳级不锈钢，，工作于强氧化环境（如硝酸加重铬酸盐），，会因资料内部的多种杂质元素而出现晶界吸附情况，，进而引发晶间侵蚀情况。

       3、阳极相理论
       当超低碳不锈钢，，出格是高Cr、Mo钢在650-850℃受热后，，晶界σ相析出并溶化，，在强氧化性介质中仍会产生晶间侵蚀。原因是在晶界形成了由FeCr或MoFe金属间化合物组成的σ相，，或TiC、NbC 等，，在强氧化性介质前提下，，σ等相产生严重的选择性溶化。
       晶间侵蚀能够别离产生在焊接接头的热影响区、焊缝或熔合线上，，在熔合线上产生的晶间侵蚀又称刀线侵蚀。从含Ti、Nb不变动元素的316L不锈钢管在强氧化介质中的刀线侵蚀产生的部位来看，，在溶解焊接时，，这个部位曾加热到固相线左近的高温，，不仅M23C6已全数溶化，，并且这类不锈钢制品管中的TiC或NbC也已全数溶化。在第二次加热时，，这些碳化物城市沉淀，，并且都易于沿晶界进行，，在强氧化性介质中，，这种晶界沉淀的MC能够被溶化。        以上就是不锈钢制品管晶间侵蚀的形成原因，，别离有贫铬理论、晶界吸附理论、阳极相理论。这三种理论并不相互抵触，，而是相辅相成的，，现实上都是晶界区在侵蚀电池中为阳极，，晶粒为侵蚀阴极，，因而晶界、相界产生选择性溶化的了局。
