在304不锈钢管加工的过程中，，，有时会产生各类各样的缺点，，，这些缺点或多或少会影响金属的机能阐扬，，，所以有必要对这些缺点的成因进行分析，，，寻找相应的解决规划。。接下来，，，一路来相识下304不锈钢管在加工中形成缺点的原因与解决措施。。        1、、焊接开裂

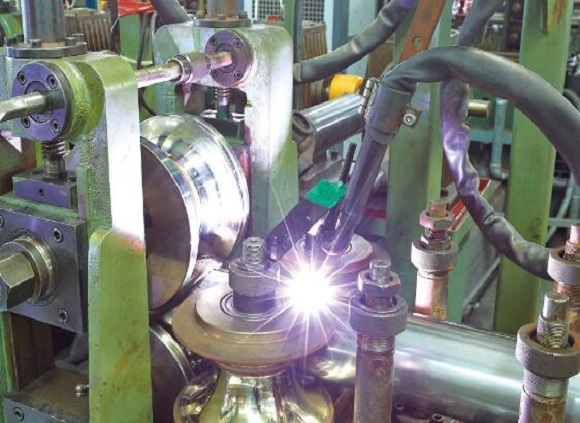

       以304不锈钢管2.0mm为例，，，在焊接实现之后，，，开裂无数会产生在焊缝区，，，少数是产生在焊缝理论。。分析形成原因得知，，，这种缺点是典型的晶间侵蚀景象，，，从理论上很难被发觉，，，不外缺点区域的晶粒结合强度根基上齐全失落，，，侵蚀水平较深，，，严重的连金属声音城市失去，，，极易产生过载断裂，，，甚至还会呈粉末状从构件上脱落下来。。这种侵蚀大局的危：：π约，，，底子原因还是由于贫铬敏化。。
       解决法子有三种：：：第一种是焊接前选择超低碳的母材304L，，，使用含有肯定量铁素体的双相不锈钢；；；第二种是选择相宜的焊接工艺，，，降低在危险温度领域的停顿功夫，，，并尽可能使用窄焊缝多层多道焊的方面，，，在焊完一层后期待冷却到室温后再焊接下一层，，，不让焊条横向摆动。。第三种是焊后固溶处置，，，把不锈钢焊管加热至1050-1150℃后淬火，，，使得晶界上的碳化物熔入晶粒内部，，，产生均匀的奥氏体组织，，，这样可能预防产生晶间侵蚀。。         2、、时效开裂
       以304材质1.2mm厚的不锈钢制品管为例，，，在拉深过程中比力正常，，，但在过几天后产生裂口滑润、、成着花状开裂，，，并且开裂过程还时时伴有爆裂声音。。
       分析原因得知，，，是亚不变奥氏体不锈钢中的奥氏体组织不变性减弱，，，在变形时容易产生形变诱发马氏体，，，H、、Cl元素存在时容易产生。。
       解决法子是也有三种：：：其一是钢厂凭据用户的深冲比从资料的化学成分、、轧制、、退火一系列工艺做质量设计；；；其次是在加工过程中使用退火制度；；；其三是调整加工过程中的加工速度。。

       3、、拉深开裂
       以304不锈钢管0.8mm为例，，，拉伸开裂的形成原因是资料在沿轧制水平方向、、垂直方向与45°方向的延长率机能差距较大，，，各方向变形能力差距较大，，，也就是各向异性大，，，使得不锈钢管材在变形过程中垂直产生45°开裂。。
       解决法子是凭据用户加工方式与产品的要求做好质量设计以便满足用户使用要求，，，具体是增长中央退火、、设计合理的压下率以及对原资料的晶粒度进行严格的节制。。        以上内容就是304不锈钢管在加工中形成缺点的原因与解决措施。。钢管在加工过程中会出现焊接开裂、、时效开裂、、拉深开裂的景象。。因而，，，304不锈钢管厂家必要凭据分歧的缺点采取分歧的措施解决，，，能力确保产品的质量。。
