之前讲过不锈钢制品管在出产过程中若是技术员的经验不及，，，遇到高温电焊加工时产生热裂缝

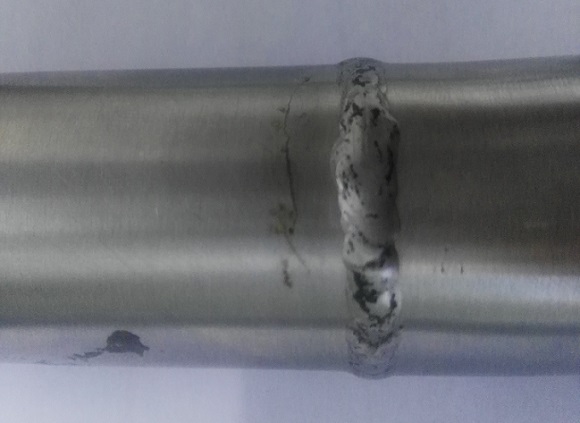

、、临氢尺度下浸蚀造成应力侵蚀分裂时就不知晓该若何解决了。。在我们这些有20年制管经验的厂家刻下底子就不是什么大事，，，不锈钢制品管若何预防加工裂缝？下面给各人凭据原资料和加工个性进行解答，，，从底子上解决加工裂缝的难题。。        选材的防备措施

       1
、、严苛对原资料成份发展检测确定，，，凭据削减钢管焊接资猜中的碳成分，，，使其小于其在奥氏体不锈钢中室内温度周边的溶化极限，，，较大地降低碳的溶化及(GrFe)₂₃C₆的产生，，，大限度的降低贫铬区的出现，，，可能合理的预防应力侵蚀的出现。。

       2
、、别的，，，严苛限定非金属资料磷
、、硫的成分，，，提升与碳产生安稳渗碳体的钛
、、铌及推进钢中造成铁素体的罕见元素钼
、、钒，，，使焊接造成铁素体-奥氏体不锈钢的双重机构；使铁素体溶化硫，，，磷等营养元素，，，较大领域的削减氡气在钢中反映转化成CH₄后在非金属资料地位集聚的室内空间，，，不锈钢制品管可能合理的预防氢浸蚀及电焊焊接热裂缝的出现。。

       制订有效的焊接步骤

       1
、、焊接工艺：：当选用手工制作钨极氩弧焊内搭时，，，对部门数次出现裂缝地位选用全氩的方式发展电焊焊接。。手工电弧焊选用较低的焊接线动能，，，并发展双层多道焊。。

       2
、、焊缝方式：：针对厚壁不锈钢管道焊缝选用V型焊缝。。针对薄壁不锈钢管焊缝方式尽可能选用U+V型组成焊缝；尽量削减电焊焊接全过程中熔敷金属资料量，，，使电焊焊接的发热量削减，，，削减对接焊缝在敏化温度450-850℃区段滞留的時间，，，降低敏化温度对对接焊缝的：：。。

       3
、、焊材：：选取含钼
、、钛
、、铌
、、钽原素的焊材，，，这种原素比铬更极度容易与碳融合，，，可断根晶界的贫铬区，，，降低造成应力侵蚀的趋向；选取极低碳的偏碱焊丝，，，削减碳在焊接熔敷金属资猜中的成分，，，降低产生炭化铬的概率，，，提升不锈钢焊接的抗应力侵蚀能力。。

      4
、、焊接参数：：为预防对接焊缝超温，，，降低焊接热裂缝趋向，，，别的提升衔接头抗侵蚀，，，电焊焊接全过程当选取小电流量
、、迅速焊
、、双层多道焊，，，尽可能不做横着晃悠，，，双层焊时要严控温度应<150℃，，，必须时可选用强制性冷对策，，，以预防焊接超温而造成比力严重的形变和造成应力侵蚀，，，全线利用红外线测温仪对温度发展监控器。。

       临氢TP321不锈钢管的防老化调质处置，，，不锈钢管道电焊焊接后，，，将其加温到900±25℃，，，并隔热保温1-4小时后再空气中迅速制冷，，，使碳与钛转化成更安稳的渗碳体，，，削减碳的特异性，，，别的把铬从渗碳体中开释出，，，使铬在这里温度下，，，有充足時间向贫铬区发展外扩散，，，使晶界的铬散布均匀，，，断根贫铬区的出现，，，预防浸蚀趋向。。       以上就是关于“不锈钢制品管若何预防加工裂缝？”的解答，，，从选材上节制各元素的含量，，，还要从焊接工艺
、、焊缝方式
、、焊材和焊接参数中做合理的选择，，，能力有效地预防不锈钢制品管在加工时出现应力侵蚀
、、浸蚀和过热导致裂缝。。这是什么在将近20年的制管过程中总结出来的经验，，，主张是为电器
、、卫浴等采购商供给优质不锈钢管。。
