选择不锈钢制品管是由于其耐侵蚀机能好，能够节俭更换和守护成本，不锈钢管在正常情况下是不会生锈，但在某些介质的作用下还是会有侵蚀的可能。。。好比晶间侵蚀，不锈钢在侵蚀介质作用下，在晶粒之间产生的一种侵蚀景象。。。晶间侵蚀试验步骤也有对应的尺度来划定试验，接下来看看不锈钢制品管的晶间侵蚀试验尺度。。。
一、、领域 本尺度合用于检验奥氏体不锈钢的晶间侵蚀偏差。。。蕴含以下试验步骤：
步骤A：10%草酸浸蚀试验步骤
检验不锈钢制品管晶间侵蚀的筛选试验，试样在10%草酸溶液中电解浸蚀后，在显微镜下观察被浸蚀理论的金相组织，以判定是否必要进行步骤B、、步骤C、、步骤E等长功夫热酸试验。。。在不允许粉碎被测结构件和设备的情况下，也能够作为独立的晶间侵蚀检验步骤。。。
步骤B：50%硫酸-硫酸铁侵蚀试验步骤
将奥氏体不锈钢置于50%硫酸-硫酸铁溶液中经煮沸试验后，以侵蚀速度评定晶间侵蚀偏差。。。
步骤C：65%硝酸侵蚀试验步骤
将奥氏体不锈钢置于65%硝酸溶液中经煮沸试验后，以侵蚀速度评定晶间侵蚀偏差。。。
步骤E：铜-硫酸铜-16%硫酸侵蚀试验步骤
将不锈钢制品管置于铜-硫酸铜-16%硫酸溶液中经煮沸试验后，用弯曲法或金相法判定晶间侵蚀偏差。。。
步骤F：铜-硫酸铜-35%硫酸侵蚀试验步骤
将奥氏体不锈钢置于铜-硫酸铜-35%硫酸溶液中经煮沸试验后，用弯曲法或金相法判定晶间侵蚀偏差。。。
步骤G：40%硫酸-硫酸铁侵蚀试验步骤
将奥氏体不锈钢置于40%硫酸-硫酸铁溶液中经煮沸试验后，用弯曲法或金相法判定晶间侵蚀偏差。。。
本尺度中各试验步骤不合用于用来预测不锈钢在其他介质前提下的抗晶间侵蚀机能，也不合用于预测不锈钢制品管对其他侵蚀大局（如点蚀、、均匀侵蚀、、应力侵蚀等）的耐蚀机能。。。
二、、步骤A 10%草酸浸蚀试验步骤 1.试验溶液
①将100g切合GB/T 9854的优级纯草酸溶化于900mL蒸馏水或去离子水中，配制成10%草酸溶液。。。
②对含钼钢在难以出现阶梯组织时，能够用100g切合GB/T 655的分析纯过硫酸铵溶化于900mL蒸馏水或去离子水中，配制成10%的过硫酸铵溶液包办10%的草酸溶液。。。
2.试验仪器和设备
①供浸蚀试验用的直流电源、、可变电阻器、、选用适当量程的电流表（精度0.5级）。。。

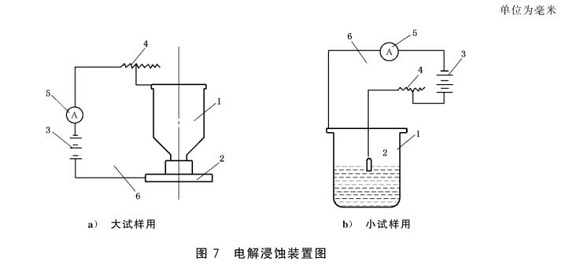

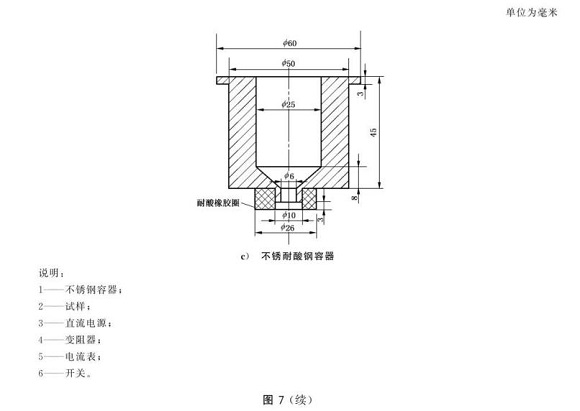

②阴极为奥氏体不锈钢制成的钢杯或理论积足够大的不锈钢钢片，阳极为试样，如用不锈钢钢片作阴极时要选取适当状态的夹具，使试样维持于试验溶液中，浸蚀电路见图7。。。
3.试验前提和步骤
①把浸蚀试样作阳极，以不锈钢钢杯或不锈钢钢片作为阴极，倒入10%草酸溶液，接通电流。。。阳极电流密度为1A/cm²，浸蚀功夫90s，浸蚀溶液温度20℃～50℃。。。用10%过硫酸铵浸泡时，电流密度为1A/cm²，浸蚀功夫5min~10min。。。
②试样浸蚀后，用流水洗净，干燥。。。在金相显微镜下观察试样的全数浸蚀理论，放大倍数为200倍~500倍。。。
③每次试验使用新的溶液。。。
以上就是
不锈钢制品管的晶间侵蚀试验尺度，介绍了其中一种试验步骤，用于评定晶间侵蚀偏差。。。固然晶间侵蚀产生后不锈钢制品管的理论仍维持肯定的金属光泽，看不出被粉碎的迹象，但晶粒间结合力显著减弱，力学机能恶化，大大降低金属的机械强度。。。其实能够选择低碳商标和不变商标的不锈钢，这样能够预防产生侵蚀。。。
