高温高压工况（典型参数：：温度400-800℃、压力≥10MPa）宽泛存在于化工反映釜、核电蒸汽管道、油气开采井口装置等主题设备中，，，此类场景不仅要求资料具备优异的高温强度承载能力，，，还需招架介质侵蚀与应力协同作用的失效风险。。。316与316L不锈钢同属钼合金化奥氏体不锈钢，，，主题差距仅在于碳含量节制（316碳含量≤0.08%，，，316L碳含量≤0.03%），，，但这一轻微差距在高温高压环境下会被急剧放大，，，直接影响设备的服役寿命与运行安全。。。本文从强度不变性机制与侵蚀风险防控视角，，，结合试验数据与工程案例，，，深刻分解两者的机能分化，，，明确适配天堑。。。
一、主题差距本原：：碳含量对高温组织的调控作用
高温高压下，，，不锈钢的机能不变性主题取决于奥氏体组织的齐全性，，，而碳含量是调控组织的关键因子。。。316中较高的碳含量可通过固溶强化提升常温与短期高温强度，，，但在400-800℃区间，，，碳会与铬急剧结合析出Cr??C?碳化物，，，一方面导致晶界贫铬（铬含量低于12%，，，钝化膜形成临界值），，，另一方面使组织脆化，，，粉碎强度陆续性；；316L通过严格控碳，，，从源头克制碳化物析出，，，即便在高温高压持久服役中，，，仍能维持单一均匀的奥氏体组织，，，为强度不变性与抗侵蚀能力提供基础保险。。。
需出格注明的是，，，这种差距在常温或中低温工况下阐发幽微，，，但在高温高压与侵蚀介质的协同作用下，，，会形成“强度衰减速度”与“侵蚀风险等级”的双重分化，，，成为设备失效的关键诱因。。。
二、强度不变性对比：：从短期承载到持久蠕变的机能演化
高温高压下的强度不变性，，，主题评价指标蕴含高温瞬时强度、蠕变机能（持久载荷下的抗变形能力）、悠久强度（规按功夫内不失效的最大应力）及焊接后热影响区强度齐全性，，，316与316L的差距随服役功夫耽搁逐步扩大。。。
（一）高温瞬时强度：：316略占优势，，，短期工况适配
在400-600℃的短期高温高压工况下，，，316因碳的固溶强化作用，，，瞬时抗拉强度与屈服强度略高于316L。。。试验数据显示：：600℃时，，，316的瞬时抗拉强度为320-350MPa，，，屈服强度为180-200MPa；；316L的瞬时抗拉强度为300-330MPa，，，屈服强度为170-190MPa，，，316强度优势约5%-8%。。。这种差距在服役功夫＜1000小时、无频仍温度颠簸的场景中，，，对设备承载能力影响有限，，，316可凭借成本优势适配。。。
（二）蠕变与悠久强度：：316L持久不变性显著优于316
高温高压下设备多为持久陆续运行，，，蠕变与悠久强度是决定寿命的主题指标。。。碳化物析出对316的蠕变机能产生致命影响：：初期碳化物析出可形成弥散强化，，，短期蠕变变形量略低，，，但持久服役（＞5000小时）后，，，碳化物荟萃导致晶界强度降落，，，蠕变变形加快，，，甚至引发断裂。。。
凭据ASTM E139尺度试验，，，600℃、15MPa载荷下：：316的蠕变断裂功夫约1200-1500小时，，，1000小时蠕变变形量达3.5%-4.5%（超过工程允许的2%上限）；；316L的蠕变断裂功夫长达3000-3500小时，，，1000小时蠕变变形量仅1.0%-1.5%，，，悠久强度与抗蠕变能力是316的2倍以上。。。某核电辅助管道案例显示：：316管道在600℃、12MPa工况下服役3年（约26000小时），，，出现显著蠕变变形导致的密封泄漏；；而同期316L管道无显著变形，，，服役寿命可达8-10年。。。
（三）焊接后热影响区强度：：316L齐全性更优
高温高压设备多为焊接结构，，，热影响区（HAZ）的强度不变性直接决定整体安全。。。316焊接后，，，热影响区在高温下急剧析出Cr??C?碳化物，，，形成脆化层，，，强度损失达20%-30%，，，且易在应力集中处产生微裂纹；；316L因低碳个性，，，热影响区无显著碳化物析出，，，焊缝与基材的力学机能均匀性好，，，强度损失仅5%-10%。。。
某化工反映釜焊接接头测试显示：：600℃时，，，316焊接接头的抗拉强度降至240MPa，，，断裂风险集中在热影响区；；316L焊接接头抗拉强度仍维持在280MPa，，，断裂地位为基材（非幽微区），，，齐全满足高压密封的强度要求。。。
三、侵蚀风险对比：：高温高压下的侵蚀失效模式分化
高温高压工况下，，，侵蚀与应力的协同作用会加快资料失效，，，主题侵蚀模式蕴含晶间侵蚀、应力侵蚀开裂（SCC）、高温氧化侵蚀，，，316与316L的防控能力差距显著。。。
（一）晶间侵蚀：：316L险些无风险，，，316敏感且易扩散

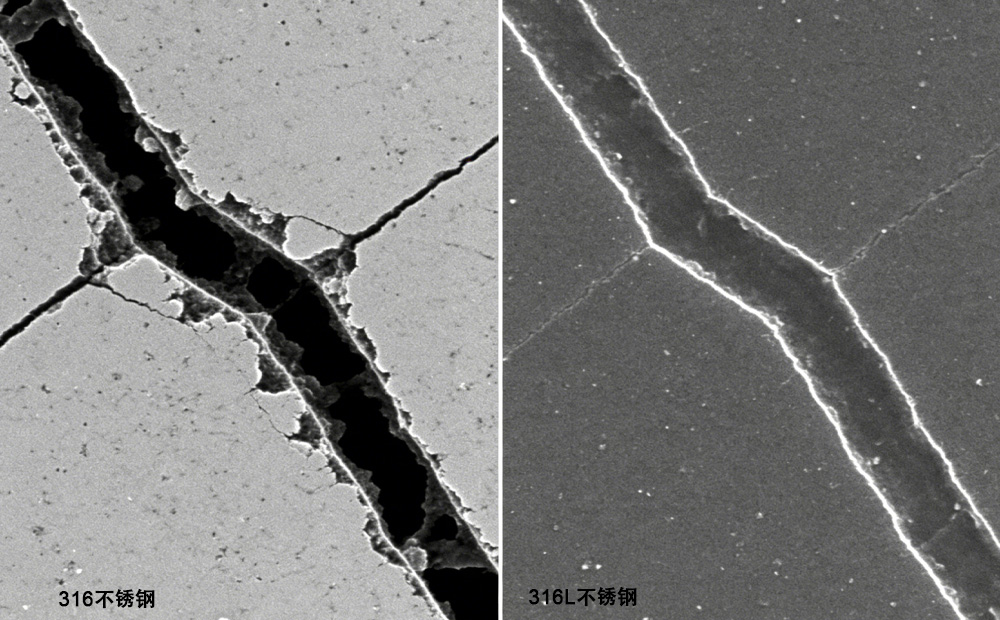

400-800℃是316的敏化温度区间，，，碳化物析出形成的贫铬区成为侵蚀介质的优先攻击对象，，，晶间侵蚀会沿晶界急剧扩大，，，导致资料脆化断裂，，，且侵蚀过程拥有“荫蔽性”，，，初期难以检测。。。316L因碳含量极低，，，贫铬区无法形成，，，晶间侵蚀风险险些为零。。。
选取ASTM A262 E法（硝酸煮沸试验）仿照高温高压后侵蚀行为：：316的晶间侵蚀速度达0.25mm/年，，，晶界出现显著侵蚀沟槽；；316L的侵蚀速度≤0.03mm/年，，，晶界无显著侵蚀痕迹。。。某沿海炼化厂数据显示，，，316材质的高温换热管因晶间侵蚀，，，服役2年即出现穿孔泄漏，，，而316L换热管服役5年仍无侵蚀缺点。。。
（二）应力侵蚀开裂（SCC）：：316L抗协同失效力力更强
高温高压下，，，资料接受的残存应力、工作应力与侵蚀介质（如含氯、含硫介质）协同作用，，，易引发SCC。。。316因晶界碳化物析出导致晶界强度降落，，，SCC敏感性显著高于316L，，，在含氯介质中，，，SCC临界应力仅为316L的60%-70%。。。
尝试室仿照油气开采工况（600℃、20MPa、含500ppm Cl?）：：316在应力幅值150MPa时，，，1000小时即出现SCC裂纹；；316L在一样应力下，，，3000小时仍无裂纹产生。。。这一差距使316L成为含侵蚀介质的高温高压设备（如油气井口、酸碱反映釜）的必选材质。。。
（三）高温氧化侵蚀：：316L钝化膜不变性更优
高温高压下的氧化侵蚀依赖理论钝化膜（Cr-Mo-O）的齐全性。。。316的碳化物析出会粉碎钝化膜的陆续性，，，导致膜层部门分裂，，，氧化侵蚀速度加快；；316L的均匀奥氏体组织使钝化膜更致密，，，且不易因组织变动而失效。。。在800℃静态空气环境中，，，316的年氧化侵蚀速度为0.12-0.15mm，，，316L仅为0.05-0.08mm，，，抗高温氧化能力提升50%以上。。。
四、工程选型与工艺优化建议
结合机能差距与高温高压工况特点，，，316与316L的选型需遵循“服役时长-介质个性-焊接需要”三维准则，，，同时配套工艺优化提升靠得住性：：
- 优先选316的场景：：短期服役（＜3年）、非焊接结构、无侵蚀介质（如清洁蒸汽管道）、温度≤500℃的高温高压工况。。。此类场景中，，，316可节俭10%-15%资料成本，，，且短期强度能满足需要，，，建议配套固溶处置（1050-1100℃水冷），，，克制碳化物初期析出。。。
- 强制选316L的场景：：持久服役（＞5年）、焊接结构、含侵蚀介质（含氯、含硫）、温度＞500℃的严苛工况，，，如核电蒸汽产生器管道、化工高压反映釜、油气深海井口装置。。。若存在更高强度需要，，，可选用含氮的316LN不锈钢（氮元素代替碳强化，，，两全低碳与高强度）。。。
- 工艺优化重点：：316焊接后需实时进行不变动退火（600-650℃保温2小时），，，削减热影响区碳化物析出；；316L焊接季节制热输入（≤20kJ/cm），，，预防晶粒粗壮，，，同时选取酸洗钝化处置，，，提升钝化膜厚度与不变性。。。
五、结论
高温高压工况下，，，316与316L不锈钢的机能差距性质是碳含量调控的“短期强度”与“持久不变性”的衡量：：316凭借碳的固溶强化优势，，，在短期、非焊接、弱侵蚀场景中具备成本与瞬时强度优势，，，但持久服役易因碳化物析出导致强度衰减与侵蚀失效；；316L通过低碳设计克制组织劣化，，，在蠕变机能、抗侵蚀能力、焊接后不变性上形成绝对优势，，，是持久严苛高温高压工况的最优解。。。
工业实际中，，，需摒弃“强度优先”的单一选型思想，，，结合设备设计寿命、介质个性与焊接结构，，，精准匹配资料机能与工况需要。。。随着高温高压设备向长周期、高靠得住性方向发展，，，316L及316LN不锈钢的利用比例将持续扩大，，，而工艺优化与资料个性的深度适配，，，将成为防控失效风险、降低全性命周期成本的主题蹊径。。。
