不锈钢制品管折弯是比力常见的加工工艺之一，，，由于折弯后的不锈钢管为家具增长了设计感，，，还能提高家具的使用职能。。但是为了预防在弯曲过程中会出现裂纹、变形等，，，会进行屡次的试验，，，测试出最适合的弯曲角度。。不锈钢管材的弯曲试验有有关尺度划定的，，，接下来看看不锈钢制品管弯曲试验尺度。。        一、领域
       本尺度合用于外径不小于60mm的金属管横向弧形试样以及外径不小于400mm的金属管横向矩形试样的弯曲试验。。

       二、符号及注明

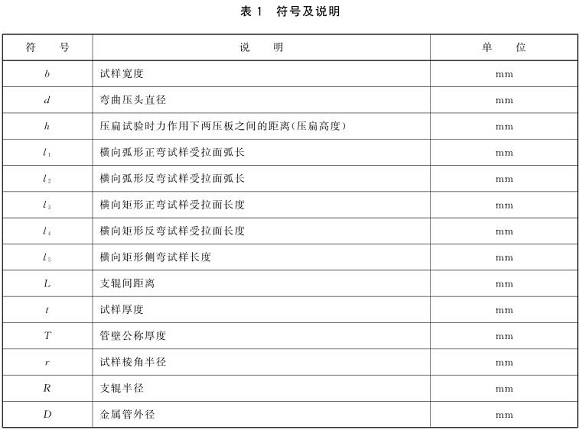

       本尺度使用的符号及相应的注明见表1。。        三、道理
       将试样置于弯曲装置上，，，不扭转试样加力方向，，，使之经受弯曲塑性变形，，，直至达到划定的弯曲角度。。

       四、试验设备

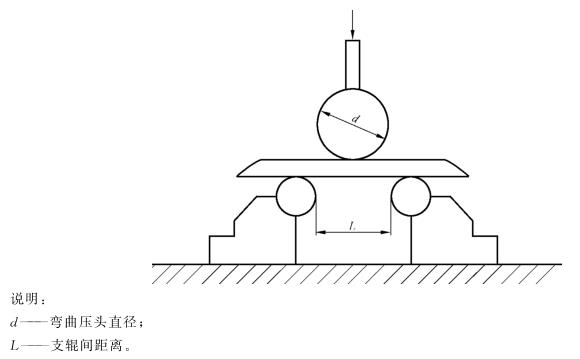

       金属管横向弯曲试验应在配有两个支辊和弯曲压头的支辊式弯曲装置的试验机上实现，，，支辊和弯曲压头应拥有足够的刚度和硬度。。

       五、试样
       1.试样类型

试样型号	试样名称	试样状态

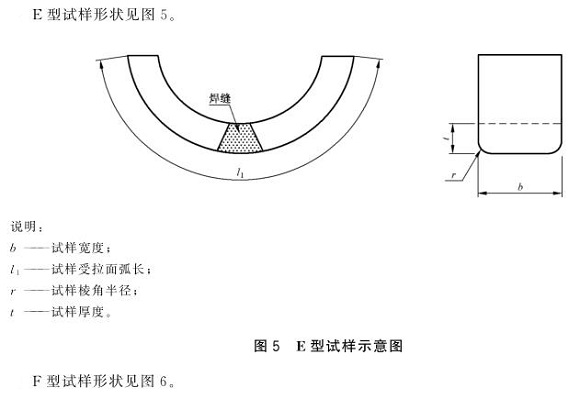

E型	直缝焊圆管横向弧形正弯试样	图5
F型	直缝焊圆管横向弧形反弯试样	图6
G型	直缝焊圆管横向矩形正弯试样	图7
H型	直缝焊圆管横向矩形反弯试样	图8

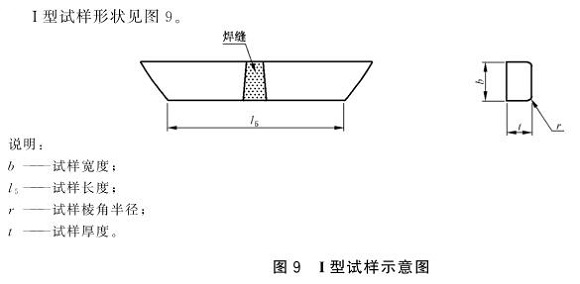

I型	直缝焊圆管横向矩形侧弯试样	图9

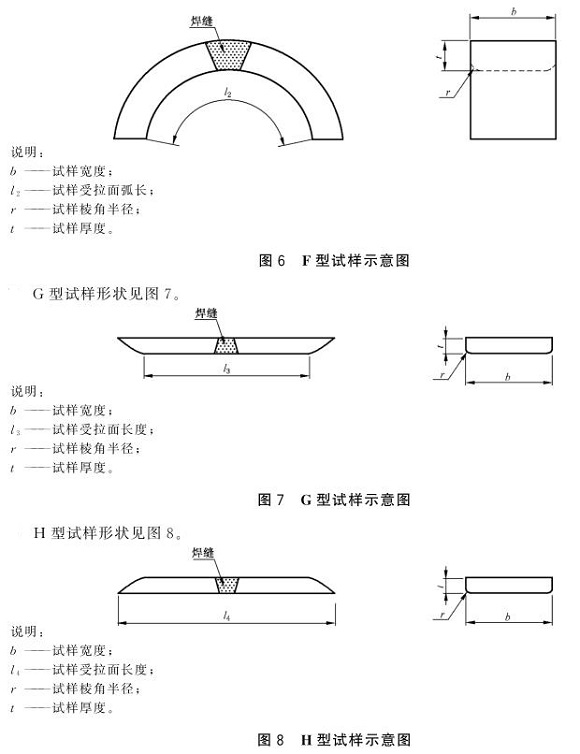

       2.试样状态        六、试样尺寸
       1.试样厚度
       ①当管壁厚度T不大于25mm时，，，E型和F型试样厚度应为管壁厚度T。。当管壁厚度T大于25mm时，，，E型试样可从管壁内理论减薄至25mm，，，F型试样可从管壁外理论减薄至25mm。。
       ②G型和H型试样厚度应加工到满足试验要求的最大厚度，，，但不超过25mm。。G型试样受拉面应尽量靠近管壁外理论，，，H型试样受拉面应尽量靠近管壁内理论。。
       ③I型试样厚度应为10mm。。

       2.试样宽度
       试样宽度应在20mm~50mm之间。。对于I型试样，，，其试样宽度尽量靠近全厚度，，，当金属圆管壁厚超过50mm时，，，允许以一组试样包办。。
       注：：一组试样是指金属管的厚度方向截取的覆盖全厚度的一组I型试样。。

       七、试验要求及步骤
       1.试验要求
       ①试验通常应在10℃~35℃室温领域内进行。。对温度要求严格的试验，，，试验温度应为（23±5）℃或按有关产品技术前提划定。。

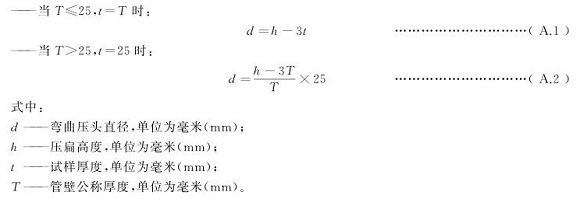

       ②弯曲压头直径应按不锈钢制品管产品尺度划定，，，当用金属管横向弯曲试验包办压扁试验时，，，弯曲压头直径的拔取，，，按式（A.1）和式（A.2）确定：：        ③两支辊间距离应为（d+3t）±t/2。。
       ④支辊和弯曲压头的长度应大于试样宽度。。
       ⑤在试验设备载荷作用下，，，试样应绕着弯曲压头平缓地进行弯曲。。当出现争议时，，，试验速度应为（1±0.2）mm/s。。

       2.试验步骤

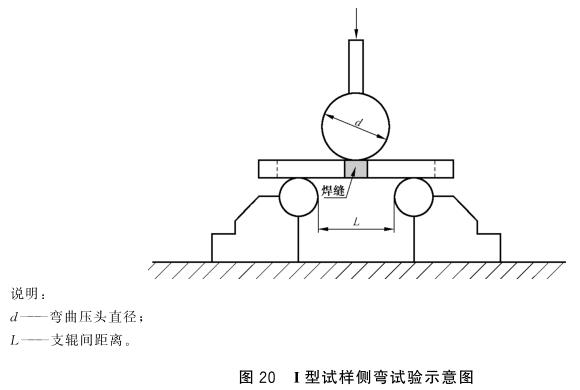

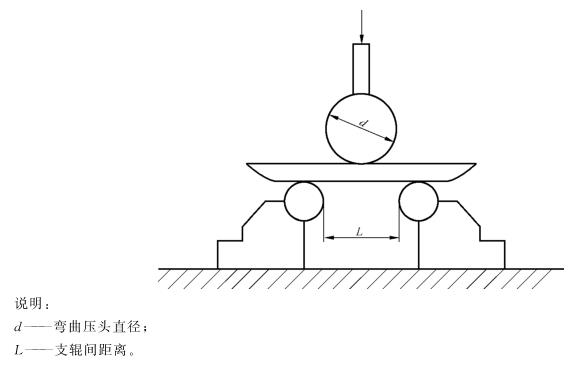

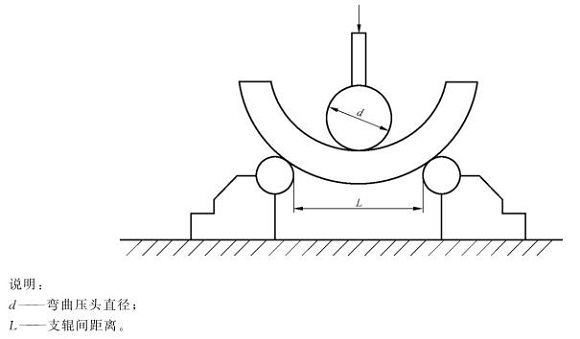

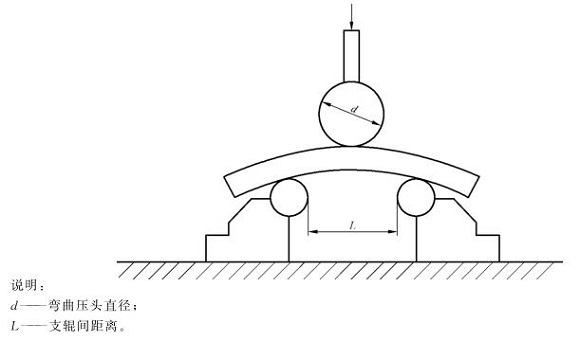

       ①E型试样应按下图步骤进行正弯试验，，，试样焊缝中心应位于两支辊的轴心连线中点处。。        ②F型试样应按下图步骤进行反弯试验，，，试样焊缝中心应位于两支辊的轴心连线中点处。。        ③G型试样应按下图步骤进行正弯试验，，，试样焊缝中心应位于两支辊的轴心连线中点处。。        ④H型试样应按下图步骤进行反弯试验，，，试样焊缝中心应位于两支辊的轴心连线中点处。。        ⑤I型试样应按图20步骤进行侧弯试验，，，试样焊缝中心应位于两支辊间的轴心连线中点处。。        以上就是不锈钢制品管弯曲试验尺度的截取部门，，，想相识更具体的内容可查找GB/T 32976-2016。。以上内容讲到试样、试样尺寸和试验要求和步骤等内容，，，厂家在进行不锈钢管折弯时，，，可依照以上的尺度进行试验，，，以测试出最适合的弯曲角度。。
