不锈钢制品管的利用领域极度辽阔遍布各行各业，，，好比我们日常生涯中时时用到的餐具，，，有很大一部门也是用不锈钢管出产出来的。。。由于不锈钢餐具与u乐国际官网生涯、健康、安全等缜密有关，，，对此，，，国度也颁布的对应的尺度来规范和要求不锈钢餐具，，，下面我们一路来相识一下这部尺度。。。
1、领域 本尺度划定了不锈钢餐具和的要求、试验步骤、检验规定及标志、包装、运输、贮存的要求。。。
本尺度合用于与食品接触部门为不锈钢资料加工成型的餐具。。。
2、规范性饮用文件 下列文件对于本文件的利用是必不成少的。。。凡是注日期的引用文件，，，仅注日期的版本合用于本文件。。。凡是不注日期的引用文件，，，其最新版本（蕴含所有的批改单）合用于本文件。。。
GB/T 191 包装储运图示标志
GB/T 2828.1 计数抽样检验法式 第1部门 ：按接受质量限（AQL）检索的逐批检验抽样打算
GB/T 2829 周期检验计数抽样法式及表（合用于对过程不变性的检验）
GB/T 4803 食品容器、包装资料用聚氯乙烯树脂卫生尺度
GB/T 6062 产品几何技术规范（GPS）理论结构 概括法 接触（触针）式仪器的标称个性
GB/T 6388 运输包装收发货标志
GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱
GB/T 6544 瓦楞纸板
GB/T 15067.1 不锈钢餐具 术语
3、属于和界说 GB/T 15067.1界定的术语和界说合用于本文件
4、要求 4.1食品安全指标
应切合有关食品安全国度尺度的划定。。。
4.2尺寸、状态、外观
4.2.1尺寸
4.2.1.1 一样要求的同批产品尺寸不应超过标称尺寸的2%。。。
4.2.1.2 除特殊设计外，，，餐具组件之间的装置间隙不应大于0.2,mm。。。
4.2.2状态
4.2.2.1 除特殊设计外，，，通常餐具平直对称的要求不应超过全长的1%。。。
4.2.2.2 除钝刀外的餐具的刃口都应为楔形或锯齿形。。。
4.2.3外观
4.2.3.1 产品外观整洁，，，重要理论光亮一致，，，边缘光滑，，，内缘无毛刺。。。
4.2.3.2 斑纹、文字、商标清澈齐全、地位一致。。。
4.2.3.3 与食品接触理论不应有直径0.3mm以上的疵点和直径0.8mm以上的压痕，，，对于未超出此限度的疵点和压痕应在10cm²内不超过2个，，，且肆意压痕和疵点间的距离不应小于20mm。。。
4.3 理论粗糙度
镜面抛光理论粗糙度Ra应不大于0.32μm。。。理论处置有特殊要求的出外。。。
4.4 耐侵蚀性
耐侵蚀性应切合表1的要求。。。
4.5强度
4.5.1 不锈钢的刀和分肉叉
依照5.5.1固定的步骤测试，，，不应产生断裂、裂纹及大于3°的永远变形。。。
4.5.2 匙、叉、汤勺和钝刀

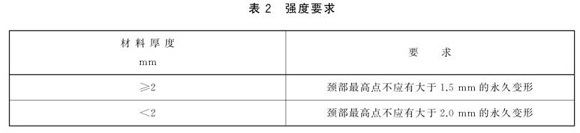

依照5.5.2划定的步骤测试，，，了局应切合表2的要求。。。
4.6 刀片硬度
依照5.6划定的步骤的测试，，，除钝刀外其他刀具的刀片洛氏硬度应不少于45HRC。。。
4.7 手柄衔接的牢固性
依照5.7划定的步骤测试，，，非整体结构的手柄不应松动。。。
4.8 抗冲击
除陶瓷外的非金属手柄餐具依照5.8划定的步骤测试，，，不应有松动或败坏。。。
4.9 非金属手柄抗热变形
依照5.9划定的步骤测试，，，除陶瓷外的非金属手柄不应有显著变形，，，在金属与非金属之间不应有超过0.35mm的间隙。。。
4.10 空心手柄抗渗水
依照5.10固定的步骤测试，，，空心手柄及其衔接处不应渗水。。。
5、试验步骤 5.1 食品安全指标试验
依照想过食品安全国度尺度或其他国度尺度划定步骤进行试验。。。
5.2 尺寸、状态、外观检验
应在正常光线下，，，选取手感目测和通用量具进行检验。。。
5.3 理论粗糙度试验
依照粗糙度尺度样块进行比对或GB/T 6062 划定的仪器进行试验。。。仲裁时按GB/T 6062进行试验。。。
5.4 耐侵蚀试验
5.4.1 道理
把试件周期地浸泡在温度为60℃的1%氯化钠溶液中，，，到划定的功夫后，，，用显微镜或放大镜观测所侵蚀的麻坑的尺寸和数量。。。
5.4.2 试剂
1%氯化钠溶液应使用软水或蒸馏水。。。
5.4.3 仪器
仪器如图1所示，，，由一个玻璃容器和盖子组成，，，它可所以玻璃的或是塑料的，，，并有一个塑料架子能够按划定的周期升起和落下。。。
5.4.4 试验步骤
具体如下 ：
A）用热肥皂水彻底冲刷选好的试件，，，并用丙酮或酒精去脂。。。
B）把配好的氯化钠溶液装在容器中，，，试件每平方分米不锈钢面积至少有1L溶液，，，溶液温度维持在60℃±2℃的领域内。。。其步骤是将容器置于有恒温节制的水槽内，，，水槽中的水位与溶液的水位根基一样。。。
C）把试件放在塑料架上，，，试件的手柄不应与塑料架接触，，，盖上罩盖。。。
D）把试件全数浸泡并齐全从溶液中拉出的周期速度为2次/min~3次/min，，，不锈钢餐具的试验功夫为陆续6h。。。
E）试验实现后，，，彻底洗濯试件并查抄试件的侵蚀情况。。。
注 ：对于影响查抄锈蚀点的锈蚀污物，，，可用软布加抛光剂擦去。。。
5.4.5 了局暗示
通过显微镜或至少4倍的放大镜来估算麻坑的尺寸、裂纹的长度，，，若是有两个麻坑并在一路应计为两点，，，也可用0.4mm和0.75mm直径的金属丝别离与试件理论的麻坑比力，，，借助于放大镜来确定麻坑的尺寸。。。
5.5 强度测试
5.5.1 不锈钢刀和分肉叉的强度试验
5.5.1.1 道理
把刀或叉子的手柄夹住，，，负荷加在刀片或叉尖上，，，而后动弹手柄，，，使刀片向上移动至所接受的负荷被提起地位，，，卸去负荷就能够测出试件永远变形的角度。。。

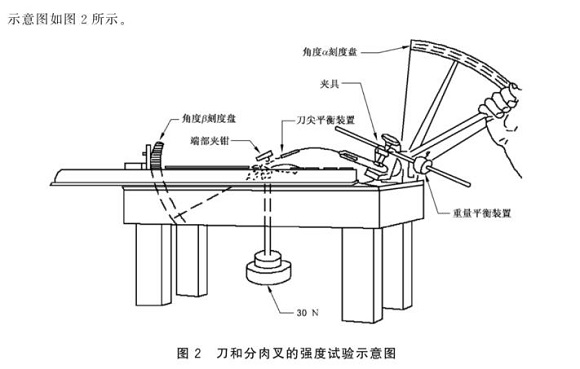

5.5.1.2 试验仪器
5.5.1.3 试验步骤
具体如下 ：
A）把试件夹在一个能够动弹的夹具内，，，并利用重量调节装置与试件平衡，，，用夹具固定手柄的地位，，，在试验时，，，使刀尖或叉尖与手柄结尾维持在统一水平地位；；；
B）把刀尖或叉尖夹在端部夹钳内，，，不加负荷，，，调节两个刻度盘使表针指零；；；

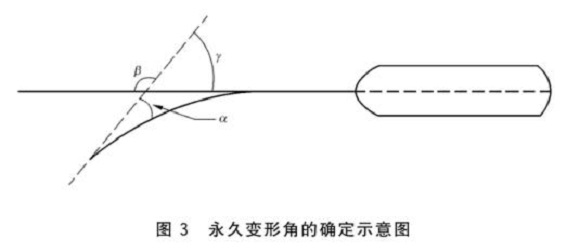

C）把试验负荷加到端部夹钳上，，，用手把持杆动弹中心轴直至把端部夹钳从轨道上抬起为止，，，并维持10s，，，而后把把持杆放回，，，卸去负荷，，，从相应的刻度盘上读出所偏移的角度阿α和β，，，此二角之和为永远变形角γ（见图3）；；；
D）翻转试件，，，反复试验一次。。。
5.5.1.4 试验了局
两个方向永远变形角的均匀值就是该试件的永远变形。。。
5.5.2 匙、叉、汤勺和钝刀的强度试验

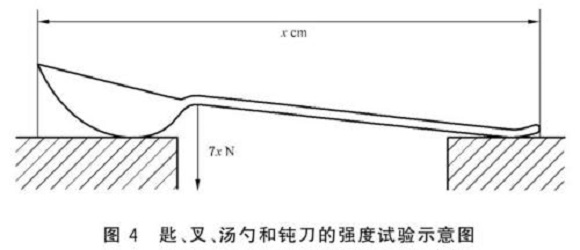

把试件平方在水平的平面上，，，手柄颈部的最高点朝上，，，按长度每厘米施加7N的力或不计长度施加100N，，，受力功夫10s（见图4），，，用分度值为0.01的丈量用具在试件的受力点处丈量。。。仲裁时，，，按不计长度施加100N步骤进行。。。
5.6 刀片硬度测试
测试时，，，使用洛氏硬度计，，，在距手柄不少于40mm处选前、中、后三个测试点并取其硬度均匀值。。。
5.7 手柄衔接的牢固性试验

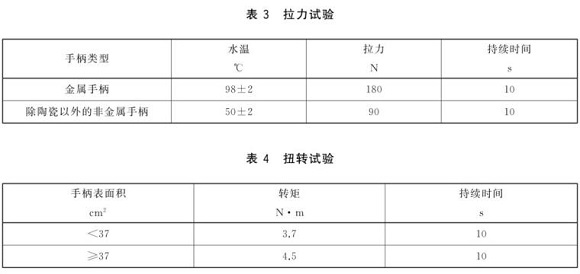

在试验机上进行拉力和旋转试验，，，试验前需把试件浸泡在表3所示温度的水中10min、拉力和旋转试验要在统一试件上顺次进行（见表3、表4）。。。
5.8 抗冲击试验
手柄端部朝下，，，从1.2m高处自由落体至水泥地面5次。。。
5.9 非金属手柄抗热变形试验
非金属手柄餐具浸入60℃±5℃水中，，，30min后取出，，，进行观察及丈量。。。
5.10 空心手柄渗水试验
将试件浸入不低于95℃水中，，，10min后取出，，，进行观察。。。
以上内容蕴含不锈钢餐具尺度的领域、界说、要求，，，检测步骤等，，，更多内容可查阅 GB/T 15067.2-2016 不锈钢餐具尺度。。。用于
不锈钢制品管出产出来的餐具必须严格执行以上要求及规范。。。
其他资料 ：
不锈钢制品管尺度——金属晾衣架 不锈钢制品管尺度——厨房设备配件 不锈钢制品管尺度——家具用钢构件
